Pikatiedot
- Alkuperäpaikka: Zhejiang, Kiina (Manner)
- Tuotemerkki: Suntree/
- Mallinumero: PV-aurinkokaapeli
- Eristysmateriaali: XLPE
- Tyyppi: Korkeajännite
- Sovellus: aurinkopaneelijärjestelmä
- Johdinmateriaali: Kupari
- Takki: halogeeniton silloitettu polyolefiini
- Tuotteen nimi: Suntree DC 2.5mm2 Dual Core PV Cable PV Cable hyväksytty UL,TUV
- Väri: punainen/musta
- Sertifikaatti: TUV, UL
- Nimellisjännite: AC 600/1000V DC 1000/1800V
- Ydin: 1 ydin/2 ydin
- Poikkileikkaus: 1,5/2,5/4/6/10 mm2
- Nimellislämpötila: -40 ℃ - + 90 ℃
- Nimellisvirta: 20-95A
- Säänkestävyys: 4,97Ω
- Valmis kaapelin halkaisija: 5,35+-0,1 mm
Kaksiytiminen PV-kaapelin ominaisuudet:
a) Kaksoiseinien eristys, elektronisuihkusilloitettu
b) Erinomainen UV, veden, otsonin, nesteiden, suolan, yleisen sään kestävyys
c) Erinomainen kulutuskestävyys
d) Halogeeniton, palonestoaine, alhainen myrkyllisyys
e) Erinomainen joustavuus ja kuorintakyky
f) Suuri virrankantokyky
g) Vaipan väri: musta tai punainen
h) 5 vuoden tehdastakuu toimituspäivästä
i) Suunniteltu käyttöikä: 25 vuotta
j) Johto: luokka 5, tinasänky
k) Eristysmateriaali: XLPE
l) Pienin sallittu taivutussäde: 5XD
m) Lämpötila-alue: -40 ℃ ~ 90 ℃
n) Liekkitesti standardin Din EN 50265-2-1 UL1571(VW-1) mukaisesti
Dual Core PV-kaapelin edut:
1. Executive Standard:
PV-aurinkokaapeli (valosähköinen aurinkokaapeli) viittaa alkuperäiseen luonnokseen, jonka on laatinut saksalaisen standardikomitean aurinkosähköjärjestelmän kaapelityöryhmä (tekninen spesifikaatio 2PFG1169/08.2007, Rhein TUV Company, saksa).
2. Ei-halogeeninen PV-aurinkokaapelin tyyppi:
PV1-F: Tinattu joustava kuparilanka, halogeeniton PO eristys ja vaippa aurinkosähköjärjestelmän kaapeli.
Erittely
| Tyyppi | Poikkileikkaus | Strand design |
Johtimen halkaisija |
Johtimen vastus |
Ulkohalkaisija A×B |
Nimellisjännite | Nimellisvirta |
| mm2 | NO × Φ (mm) | mm | Ω/km | mm | V AC/DC | A | |
| PV-2 × 1,5 mm2 | 1.5 | 30×Φ0,25 | 1.6 | 13.9 | 5,80 × 9,30 | 1000/1800 | 20 |
| PV-2 × 2,5 mm2 | 2.5 | 50×Φ0,25 | 2 | 8.06 | 6,20 × 9,90 | 1000/1800 | 30 |
| PV-2 × 4,0 mm2 | 4 | 56×Φ0,3 | 2.6 | 4.97 | 6,9 × 11,30 | 1000/1800 | 50 |
| Lanka | Luokka 5, tinattu | ||||||
| Eristysmateriaali | XLPE | ||||||
| Kaksoiseristetty | |||||||
| Halogeeni vapaa | |||||||
| Korkea kestävyys öljyjä, rasvoja, happea ja otsonia vastaan | |||||||
| Mikrobeja kestävä | |||||||
| UV-kestävä | |||||||
| Korkea kulutus- ja hankauskestävyys | |||||||
| Liekkitesti mukaan | DIN EN 50265-2-1 UL1571(VW-1) | ||||||
| Pienin sallittu taivutussäde | 5×D | ||||||
| Lämpötila-alue | -40℃～+90℃ | ||||||
| värit | Musta punainen | ||||||

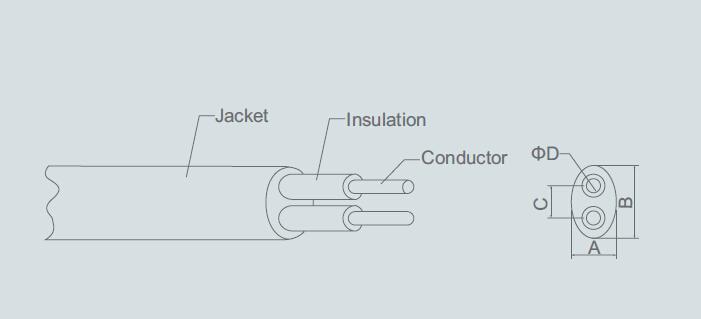

MITAT
