Sovellus
SW1-sarjan älykäs katkaisija soveltuu AC 50Hz, nimellisjännitteellä 400V ja 690V ja nimellisvirralla 630A ~ 3200A jakeluverkossa sähköenergian suojapiirin jakamiseksi ja teholaitteiden estämiseksi ylikuormituksen, alijännitteen ja oikosulun aiheuttamilta haitoilta. ja yksivaiheinen maadoitus jne. Älykkäällä suojaustoiminnolla ja tarkalla selektiivisellä suojauksella varustettu katkaisija voi parantaa virransyötön luotettavuutta ja välttää odottamattoman sähkökatkon. Tämä tuote on standardin IEC60947-2 mukainen.

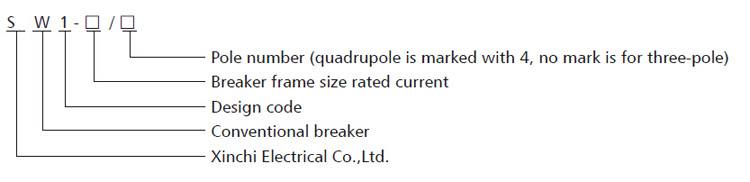

Mallin nimitys
Toimiva ja asennuskunnossa
1, Asennustila: kiinteä tyyppi, piirrettävä tyyppi.
2, Toimintatila: moottorikäyttöinen, käsikäyttöinen (tarjoilua varten).
3, napanumero: kolminapainen, nelinapainen.
5, Vapautustyyppi: älykäs tyyppinen ylivirtaohjain, alijännitteen hetkellinen (tai aikaviive) toiminnan vapautus: shunttivapautus.
5, Älykkään ylivirtaohjaimen ominaisuudet:
a. Pitkä aikaviive ylivirtasuojan käänteisaikaraja, lyhyt aikaviive ylivirtasuojan käänteisaikaraja, lyhyt aikaviive
ylivirtasuojaus kiinteä aikaraja, hetkellinen.
b. Yksivaiheinen maadoitussuojatoiminto.
c. Esitystoiminto: virran Ir säätö, toimintavirta, asetusaika, toiminta-aika.
d. Hälytystoiminto: ylikuormitushälytys
e. Itsetarkistustoiminto: ylikuumenemissuoja, mikrotietokoneen itsediagnoosi
f. Testaustoiminto
g. Kuorman valvontatoiminto
h. Lämpösimulaatiotoiminto
i. MCR-toiminto
j. Vikamuistitoiminto
Ympäristön lämpötila
a. Lämpötila: 40 ≥ T ≥ 5 ℃ keskiarvo 24 tuntia ≤ 35 ℃
Huomaa: minimilämpötilan toimintatila on -10 ℃ tai -25 ℃, käyttäjien on ilmoitettava tilauksen yhteydessä;
käyttöolosuhteet, joissa enimmäislämpötila ylittää 40 ℃ tai minimilämpötila alle -25 ℃, käyttäjien tulee neuvotella tehtaallamme.
b. Korkeus: 2000m.
c. Ilman suhteellinen kosteus: 50%, kun maksimilämpötila on 40 ℃ Ja voi olla enemmän, kun lämpötila on alhaisempi, kuukauden keskilämpötila kosteimmassa kuukaudessa 25 ℃, kuukauden keskimääräinen suhteellinen kosteus maksimi 90%.
d. Saastumisaste: 3.
e. Asennustyyppi: katkaisijan, pääpiirin, alijännitteen laukaisukäämin ja syöttömuuntajan tyyppi on IV, muun tyyppi
apupiiri, ohjauspiiri on .
f. Asennusolosuhteet: Katkaisijan asennuksen tulee noudattaa ohjeita ja asennuspaikan pystysuora kaltevuus ei saa ylittää 5°.
