Pikatiedot
- Alkuperäpaikka: Zhejiang, Kiina (Manner)
- Tuotemerkki: SUNTREE/OEM
- Mallinumero: SM6
- Tyyppi: Valettu kotelo
- Napojen lukumäärä: 3/4
- standardi: IEC60947-2, IEC60947-3
- NIMIVIRTA: 200A,225A,250A,300A,315A,400A,630A
- murtokyky: 45KA,65KA,85KA
- OMINAISKÄYRÄ: B ,C,D TYYPPI
- luokka: A, B, C
- Laukaisulaite: Sähkö- ja lämpömagneettinen
- Älykäs: älykkäällä elektronisella julkaisulla
- Välitön aika: 2-10
- Nimelliseristysjännite: 850V
- Verkkosivusto: www.chinasuntree.com
Tekniset tiedot
1) MCCB:n sähkö- ja lämpölaukaisu
2) Korkealaatuinen MCCB
3) CE ROHS CB SAA -todistuksella
4) Kilpailukykyinen
Sähkö- ja lämpömagneettinen laukaisulaite NS MCCB:lle on läpäissyt IEC, CE:n
MCCB:n sovellus
SM6 MCCB soveltuu käytettäväksi AC 50/60Hz piirissä, huomioi tilatessasi, nimelliseristysjännite 750V, nimelliskäyttöjännite alle 690V ja nimellisvirta on 16A-1250A sähköenergian jakamiseen ja harvoin OFF/ON alle. normaali kunto. Älykästä MCCB:tä, jonka nimellisarvovirta on 800 A ja alle, voidaan käyttää myös oikosulkumoottorin harvoin kytkemiseen ja käynnistämiseen sekä moottorin suojaamiseen ylikuormitukselta, oikosululta ja alijännitteeltä.
MCCB:n työehdot
1. Ei yli 2000 m;
2. Ympäristön lämpötila on -25°C ja +40°C välillä; Työskentely väliaineessa, joka ei ole räjähtävää, ei tarpeeksi eristettä syövyttämään metallia, ei kaasua, joka vahingoittaa eristystä ja sähköä johtavaa pölyä;
3. Sade ja lumi eivät tunkeutuisi paikan päällä työskentelemiseen;
3. Saastumisaste3;
4. Asennustyyppi.
MCCB:n luokitus
1) Käytön mukaan: jakelupiirin suojaustyyppi, moottorin tuotantotyyppi;
2) Kytkentätilan mukaan: etupaneelin liitäntä, takapaneelin liitäntä, pistokeliitäntä;
3) Käyttötavan mukaan: suoraan kahvakäyttöön, moottorikäyttöön, kiertokahvakäyttöön.
4) Napojen lukumäärän mukaan: 3,4 napaa.
5) Lisävarusteen mukaan: lisävarusteasetuksella ja ilman lisävarusteasetusta.
MCCB:n pääkykyindeksi
SM6 sarjakatkaisijoiden suojaus (älykäs)
| Kehyksen nykyinen grad(A) | Nimellisvirta | Lyhyen viiveen ajat (ajat) | Ilmoitus |
| 100 malli (SE) | 40-100 | 2-10 | 1: Säädettävät arvosanat: 2,3,4,5,6,7,8,10 2: Nimellisvirtaa voidaan säätää, ja siinä on 48 luokkaa. 3: Jaa sähköinen hetkellinen kerrannainen 11 kertaa. 4: Moottorin hetkellinen moninkertainen 12 kertaa |
| 160 malli (SE) | 64-160 | 2-10 | |
| 250 malli (SE) | 100-250 | 2-10 | |
| 400 malli (SE) | 160-400 | 2-10 | |
| 630 malli (SE) | 250-630 | 2-10 | |
| 1250 malli (SE) | 500-1250 | 2-10 |

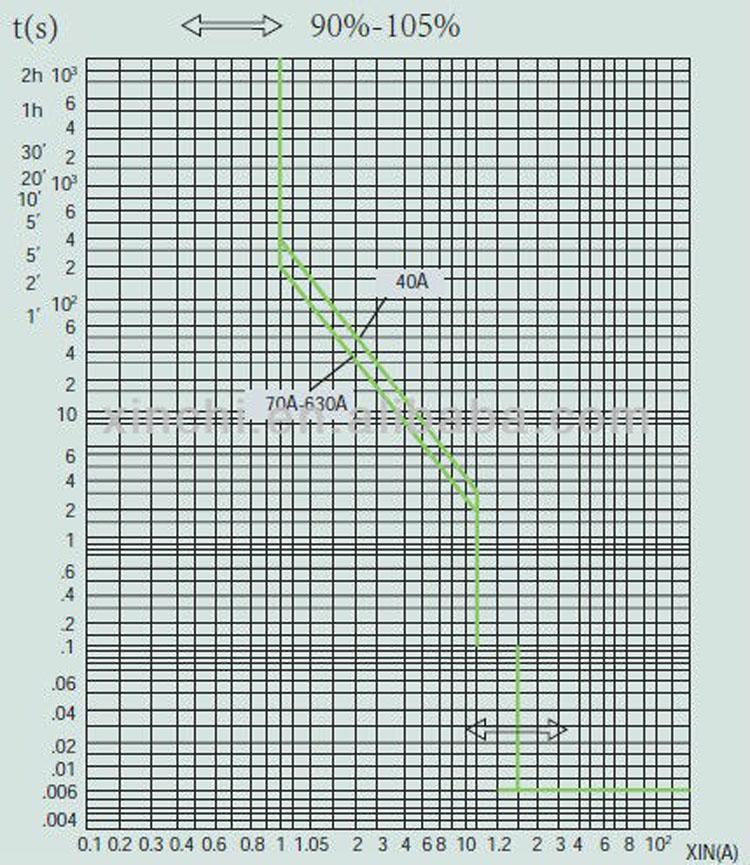

SM622SE, SM623SE jakelukatkaisijan suojakäyrä (älykäs)

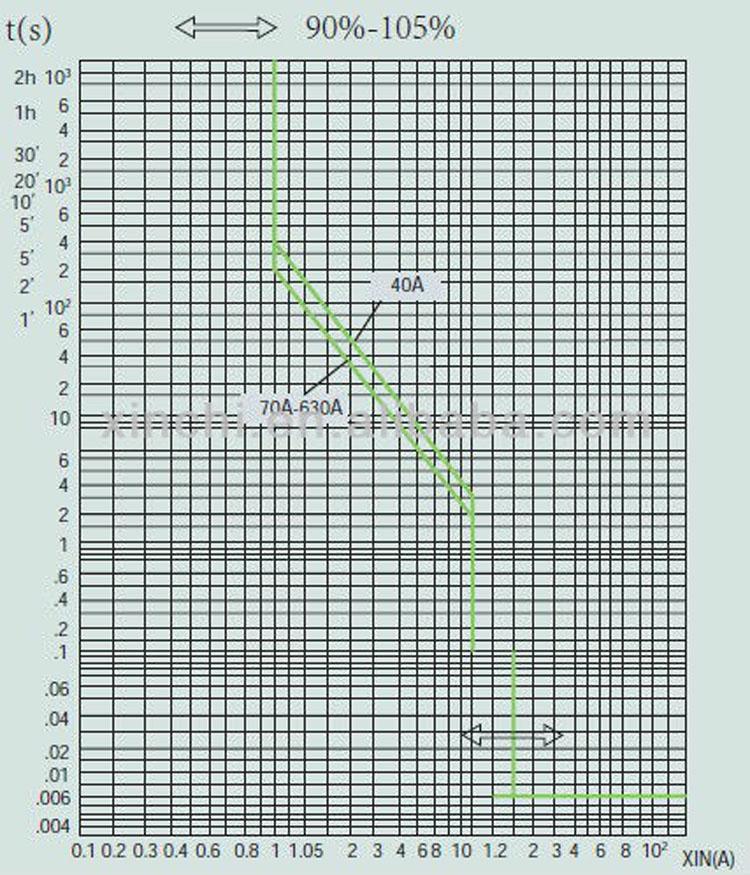

SM622SE, SM623SE virtakatkaisijan suojakäyrä (älykäs)

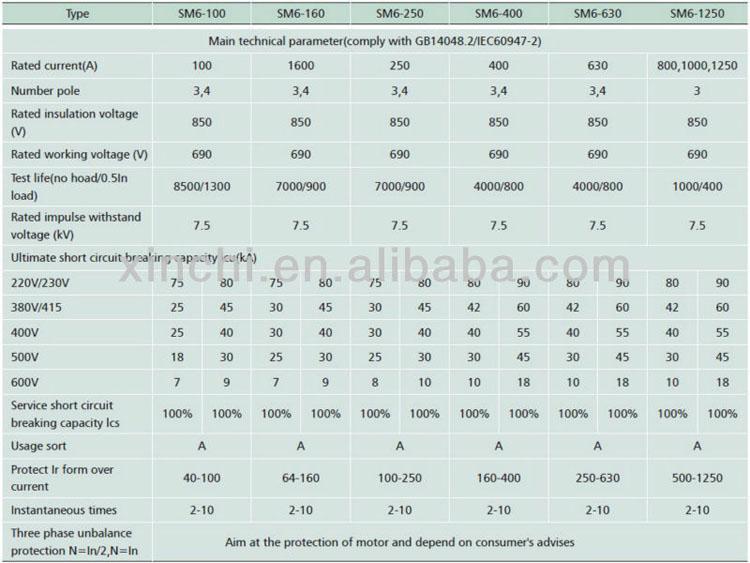

SM6 MCCBSPECS
Termodynaamisen jakelukatkaisijan suojaus (IEC60947-2 mukainen) Ympäristön lämpötila +40°C
