Pikatiedot
- Alkuperäpaikka: Zhejiang, Kiina (Manner)
- Tuotemerkki: SUNTREE
- Mallinumero: SW1
- Tyyppi: Air, Intelligent Universal
- Napojen numero: 3
- Takuuaika: 3 vuotta
- Ammattimainen valmistus: 10 vuotta
- nimelliseristysjännite: 660V
- STANDARDI: IEC60947-4
- Hinta: Kilpailukykyinen
- laatu: vakaa ja luotettava
- Verkkosivusto: www.chinasuntree.com
- LUOKKA: A,B
- Kuoren väri: Valkoinen, musta

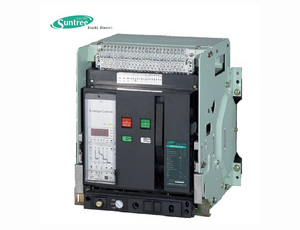

Älykkään ilmavirran katkaisijan (ACB) käyttö
SW1 (DW45) -sarjan yleisilmakatkaisin (jäljempänä katkaisija) soveltuu 50 Hz vaihtovirtapiiriin, jonka nimellisjännite on 400 V, 690 V ja nimellisvirta enintään 6 300 A. Sitä käytetään pääasiassa sähköenergian jakamiseen ja piirien ja tehonsyöttölaitteiden suojaamiseen ylikuormitukselta, alijännitteeltä, oikosululta ja yksivaiheiselta maadoitukselta. Älykkäillä ja valikoiduilla suojaustoiminnoilla katkaisija voi parantaa virransyötön luotettavuutta ja välttää tarpeettomia sähkökatkoja. Katkaisija soveltuu voimalaitoksiin, tehtaisiin, kaivoksiin (690V) ja nykyaikaisiin korkeisiin rakennuksiin, erityisesti älykkäiden rakennusten jakelujärjestelmään. Tämä katkaisija on IEC60947-2 ja GB14048.2 ja CE mukainen.
Älykkään ilmavirran katkaisijan (ACB) ominaisuus
1. Nimellisvaihtovirta: 630A-6300A
2. Oikosulkukatkaisukyky: 80KA-120KA
3. Nimellisjännite: alle AC690V
4. Kaksi tyyppiä: ulosvedettävä ja kiinteä tyyppi
5. Varustettu monen tyyppisillä älykkäillä ohjaimilla, eri toiminnoilla.
6. Saatavilla on sekä 3-napaisia että 4-napaisia ilmakatkaisijoita.
7. Standardit: IEC60947-2, GB14048.2, CE.
Älykkäiden ilmakatkaisijoiden luokat (ACB)
1. Ilmakatkaisijamme voi olla kahta asennustyyppiä: kiinteä ja ulosvedettävä
2. Napojen lukumäärä: 3 napaa ja 4 napaa
3. Toimintatyyppi: manuaalinen käyttö, automaattinen käyttö
4. Laukaisutyypit: Älykäs ohjain, jännitteen alaisen välitön laukaisu (tai aikaviivetyyppi) ja shunttilaukaisu
5. Älykkäiden ohjainten luokat: L-tyyppi (perustyyppi), M-tyyppi (vakiotyyppi) ja H-tyyppi (viestintätyyppi)
Älykkään ilmavirtakatkaisijan (ACB) normaalit työolosuhteet
1. Älykkään katkaisijamme ympäristön lämpötilan tulee olla -5°C - +40°C. Keskilämpötila ei saa olla yli +35 °C (paitsi räätälöityjä malleja)
2. Korkeuden tulee olla alle 2000M.
3. Suhteellinen kosteus ei saa olla yli 50 % +40°C:ssa, lämpötilan yläraja. Alhaisemmissa lämpötiloissa sallitaan korkeampi kosteus esim. 90 % 20°C:ssa. Lämpötilan vaihtelun aikana muodostuva kaste tulee poistaa sen kestävyyden lisäämiseksi.
4. Saastuminen puutarha: luokka 3
5. Seuraavien asennusaste on IV: pääpiiri, jännitteenpoistokäämi puuttuu, tehomuuntajan ensiökäämi. Muiden apupiirien ja ohjaimien asennusaste on III.
6. Katkaisija tulee asentaa ohjeen mukaan. Pystysuora kallistuskulma ei saa ylittää 5 astetta.
7. jos ilmakatkaisin on asennettu pieneen kytkinlevyn osaan, suojausluokka on IP40 asti. Jos se sitten asennetaan ovenkarmilla, suojausluokka on IP54 asti.
Älykkään ilmavirtakatkaisijan (ACB) rakenneominaisuudet
1. Älykäs ilmakatkaisijamme voi olla kiinteää tyyppiä ja ulosvedettävää. Kiinteätyyppinen ilmakatkaisin asennetaan erityiseen laatikkoon, josta tulee ulosvedettävä katkaisija. Katkaisijamme koostuu kosketinjärjestelmästä ja valokaarisammutusjärjestelmästä, käyttömekanismista, virtamuuntajasta, älykkäästä ohjaimesta ja apukytkimistä, toisiopistokkeesta ja pistorasiasta, alijännite- ja shunttilaukaisuista. Ulosvedettävässä ilmakatkaisijassa on pidike, joka koostuu oikeasta ja vasemmasta sivulevystä, alustasta, palkkeista jne.
2. Yhteysjärjestelmä
Se ottaa käyttöön integroidun kosketinjärjestelmän, mukaan lukien pääkosketin ja kaarikosketin.
3. Valokaarisammutuskammio
Jokaisessa navassa on valokaaren sammutuskammio, joka erottaa ja eristää jokaisen elektrodin. Valokaarisammutuskammio on suljettu älykkään ilmakatkaisijan eristävän pohjan sisään, mikä vahvistaa valokaaren sammutuskammion seinämän mekaanista lujuutta ja välttää rikkoutumisen, kun se katkaisee suuren oikosulkuvirran.
