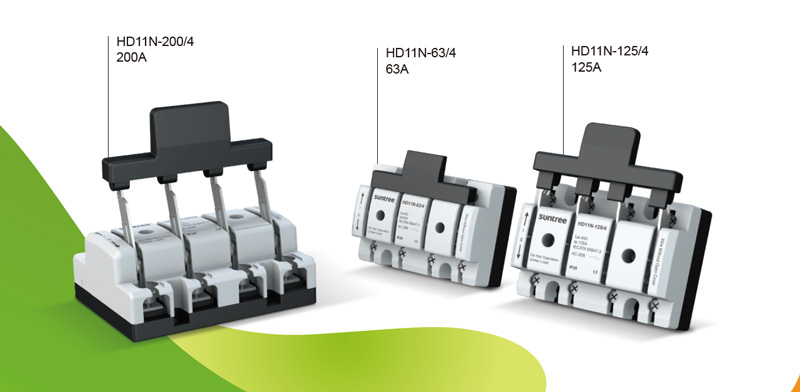

HD11N-200/4 Knife Switch

HD11N-200/4 veitsikytkin

EDUT

PV



Täytä aurinkosähköverkkoon kytketyn laatikon vaatimukset ja paranna tuotteen käyttöaluetta.





50℃



Matala lämpötilan nousu, ei alenemista 50 ℃:ssa.





20 %



Pieni koko, 20 % pienempi kuin muilla valmistajilla ja pienempi asennuskoko.

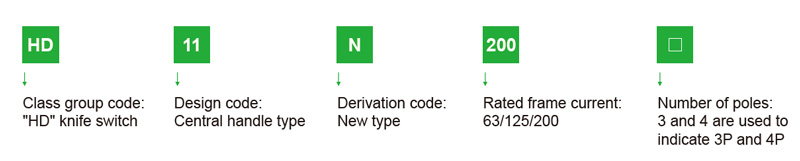

Malli ja merkitys

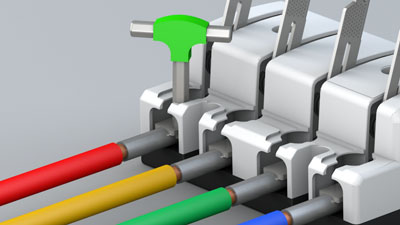

Mahdollistaa johdotuksen irrottamatta yläosaa
peittää ja lisää tuottavuutta.

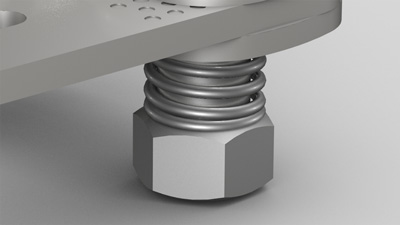

Ruostumattomasta teräksestä valmistetut kaksoisjousipuristimet
käytetään parantamaan käyttövarmuutta.

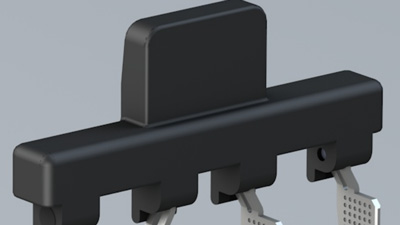

Käytä paloa hidastavaa DMC-korkeutta
vahvuus hartsi.

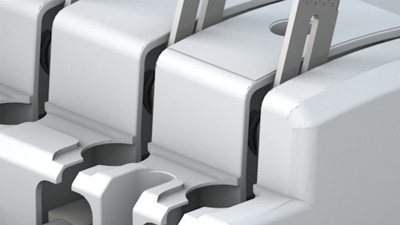

Kahvan kosketusta estävä muotoilu vähentää
kuparikappaleen valotus.





Sovellus



HD11N-sarjan veitsikytkin, sopii AC 50Hz 400/500/690V, nimelliskäyttövirta jopa 200A, aurinkosähköverkkoon liitettyyn koteloon ja muihin täydellisiin tehonjakelulaitteiden sarjoihin, tehon ja kuorman erotuskytkimenä sekä visuaalisen kosketuksen asennossa ja katkaisupisteen piirin ja laitteiden ylläpidon ja käyttäjän turvallisuuden varmistamiseksi.





Malli ja merkitys







Standardien mukainen



GB/T 14048.3-2017: Pienjännitekojeistot ja ohjauslaitteet - Osa 3: Kytkimet, erottimet,

erottimet ja sulake-yhdistelmäyksiköt.

GB/T 20645-2021: Erityiset ympäristöolosuhteet – Tasangon pienjännitelaitteiden tekniset vaatimukset





Tekniset parametrit



Perinteinen lämpövirta Ith(A) 200
Nimelliskäyttövirta (Ie) (A) 80A, 100A, 125A,
160A, 200A
Nimelliskäyttöjännite Ue(V) 400V/500V/690V
Nimelliseristysjännite Ui (V) 1000
Nimellisimpulssinkestojännite (KV) 8
1S lyhytkestoinen virta (KA) 5
Käyttöluokka AC-20B
Nimellinen tulli Pitkäaikainen palvelu





Terminaalin lämpötila nousee



Nimellisvirta 2m langan poikkipinta-ala mm² Liittimien lämpötilan nousut k
160 70 <35
200 95 <45

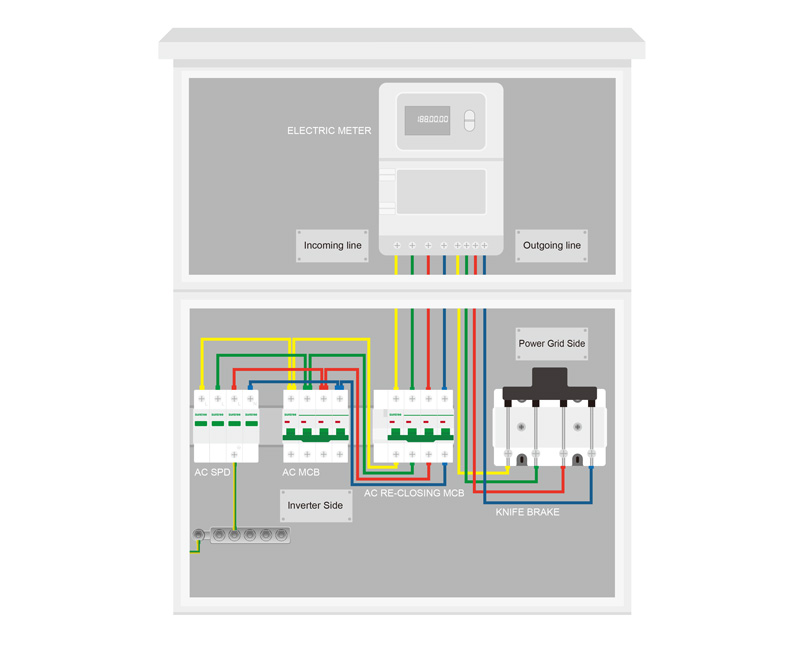

25 kW verkkoon kytketty kaapeli
