Kolmimoduulinen Cooper suntree aurinkosähköylijännitesuojalaite (SPD) (kolmivaiheisella DC-kytkinlaitteella) sisältää visuaalisen ilmaisun ja valinnaisen etäkoskettimen signaloinnin (kelluva vaihtokosketin) käytettäväksi aurinkosähköjärjestelmissä. Nämä täydelliset ylijännitesuojalaitteet sopivat kaikkiin aurinkosähköjärjestelmiin standardin IEC 60364-7-712 mukaisesti. Sisältää viiden vuoden rajoitetun takuun.
Nämä esijohdotetut ratkaisut koostuvat alustasta ja lukitusmoduuleista, joissa on yhdistetty katkaisu- ja oikosulkulaite, jossa on turvallinen sähköinen eristys DC-kaarien aiheuttamien palovaurioiden estämiseksi. Integroitu DC-sulake mahdollistaa turvallisen moduulin vaihdon ilman valokaaren muodostumista. Jos generaattorin piirissä on eristysvikoja, luotettava ja testattu viankestävä `l-piiri estää ylijännitesuojalaitteiden vaurioitumisen.

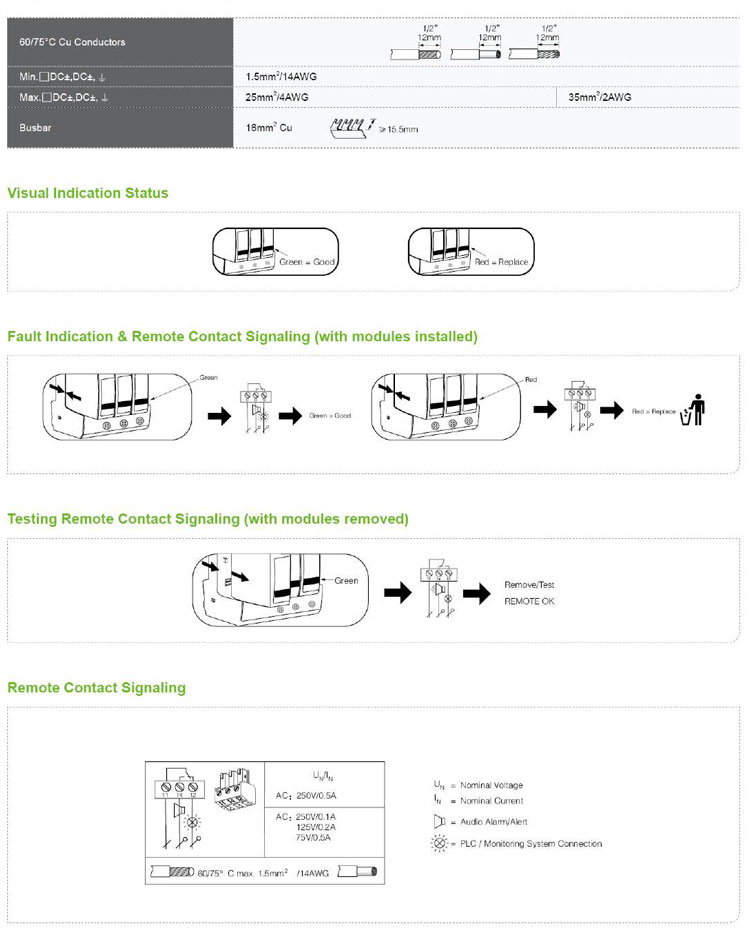

Vihreät ja punaiset visuaaliset merkkivalot osoittavat moduulin suojaustilan (vihreä = hyvä, punainen = vaihda). Tämän visuaalisen ilmaisun lisäksi etämerkinantovaihtoehdossa on kolminapainen kelluva vaihtokosketin, jota voidaan käyttää kytkentä- tai katkaisukoskettimena käytetyn valvontajärjestelmän rakenteen mukaan.

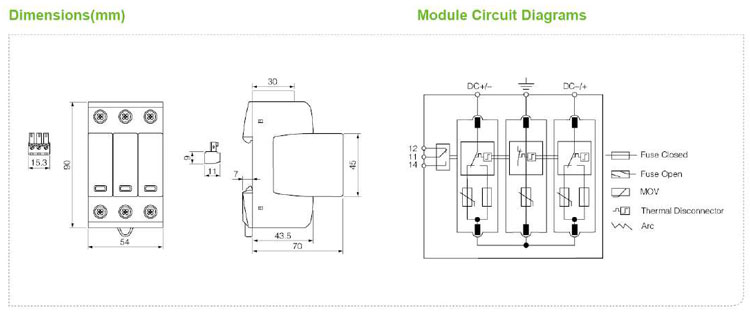

Ulottuvuus

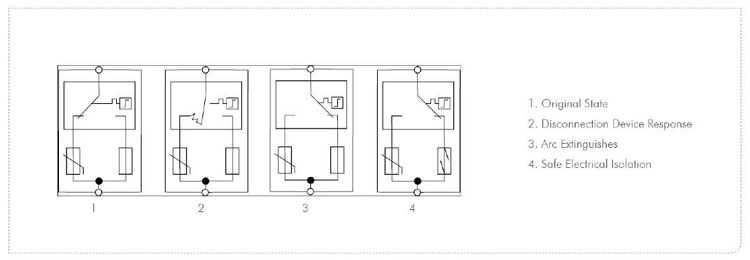

Short-Circuit Interrupting (SCI) -tekniikka
Tekniset tiedot
| SUP2H-PV sarjan ylijännitesuoja | SUP2H1-PV | SUP2H1-PV | SUP2-PV | |
| UCPV(VDC) | 1000V | 1200V | 1500V | |
| Järjestelmän maksimipurkausvirta (8/20μs)Imax | 40KA | 40KA | 40KA | |
| Jännitesuojaustaso (ylempi) | ≤4.0KV | ≤4.5KV | ≤4.5KV | |
| Jännitesuojataso 5kA (ylös) | ≤ 3,6 KV | ≤4.0KV | ≤5.0KV | |
| Integroitu sulakkeen katkaisukyky/keskeytysarvo | 40KA/1000vdc | 40KA/1200vdc | 40KA/1500vdc | |
| teknologiaa | Short-Circuit Interruption (SCI) -ylivirtasuoja | |||
| Käyttölämpötila-alue (TU) | -40 ℃ - +80 ℃ | |||
| Nimellinen purkausvirta (8/20 μs){（DC+/DC-）＞PE}（In） | 20KA | |||
| Vastausaika (A) | ＜25ns | |||
| Toimintatilan/vian ilmaisin | Vihreä (hyvä)/PUNAINEN (repiace) | |||
| Johtimen arvo ja poikkipinta-ala | Minimi | 60/75℃ 1,5mm2/14AWG kiinteä/joustava | ||
| Enimmäismäärä | 60/75℃ 35mm2/2AWG säikeinen/25mm2/4AWG joustava | |||
| Asennus | 35 mm DIN-rulla standardin EN 60715 mukaan | |||
| Kotelon materiaali | UL 90VO lämpöpitävä | |||
| Suojausaste | IP20 | |||
| Kapasiteetti | 3 moduulia, DIN 43880 | |||
| Standarditiedot | IEC 61643-31 Type2, IEC 61643-1 ClassⅡ | |||
| tuotteen takuu | Viisi vuotta | |||
Kaukosäätimen signalointi
| Kaukosäätimen merkinantotyyppi | Vaihtokontakti |
| AC-kytkentäkapasiteetti (volttia/ampeeria) | 250V/0,1A |
| DC-kytkentäkapasiteetti (volttia/ampeeria) | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
| Johdin nimellisarvot ja poikkipinta-ala kaukosäätimelle Kosketussignaalin liittimet |
60/75℃Max, 1,5mm2/14AWG kiinteä/joustava |
| Tilaus | Tilaa yllä olevista luettelonumeroista |

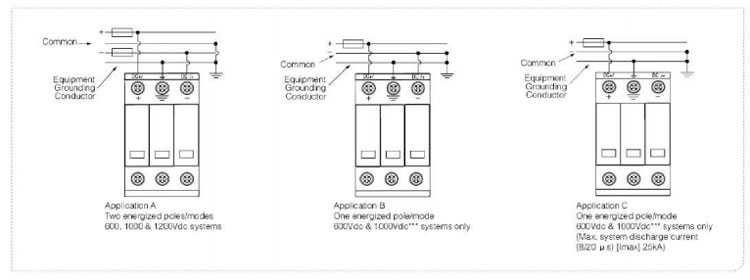

Tyypilliset sovelluskaaviot
Ei koske 1200Vdc
1. Käytä sopivaa sähköeristettä pitääksesi vähintään 10 mm:n turvaetäisyyden PV-SPD:stä ja muista kotelon maadoitetuista osista.
2. Kuvassa näkyvällä moduulin vapautusalueella ei ole metallikansia.
Johtimet ja virtakiskot käytettäväksi aurinkosähköjärjestelmissä
IEC 60364-7-712 (DIN VDE 0100 osa 712)
