Pikatiedot
- Alkuperäpaikka: Zhejiang, Kiina (Manner)
- Tuotemerkki: suntree
- Mallinumero: SUP
- Testistandardi: GB18802.1-2002/IEC6164.3.1-1998
- Nimellinen purkausvirta In: 20KA
- Suurin purkausvirta: 40ka
- Käyttölämpötila: -40/+85°C
- Suojausluokka: IP20
- DC: 1000V 500V
- AC: 275V 320V 385V
- In(8/20)us (KA): 20KA
- Imax(8/20)us (KA): 40KA
- Ylös (KV): 2,0/3,8 KV
Tuotteen Kuvaus:
Tätä SUP4-20KA-40KA SPD:tä käytetään antamaan hieno ylijännitesuoja elektronisille laitteille
joiden tehoa syötetään tasavirtalähteellä.
Se on D-tason ylijännitesuojalaite, on suunniteltu IEC- ja GB-standardin mukaisesti,
on saatavana useilla eri virtalähteen jännitteillä ja valitsimen vastaavilla eritelmillä.
Sitä käytetään korkeita lämpötiloja kestävälle muoville, jolla on erinomainen tiiviys ja helppo asentaa johdotus.
Ota käyttöön lämpötilansäätöpiiritekniikka, jossa on sisäänrakennetut ylivirtakatkaisijat ja lämpösulakekatkaisijat, jotka laukeavat automaattisesti huonontumisen vuoksi.
Se on suunniteltu modulaarinen huononemisohjeet, paloa hidastava kuori.
Siinä on pölytiivis, korroosionesto ja muita toimintoja.
Sitä käytetään suhteellisen ankarissa olosuhteissa säilyttäen pitkän aikavälin vakauden
Etäsignaaliportilla voidaan saavuttaa kaukohälytyksen ohjaus.
Sitä käytetään laajalti aurinkoenergiajärjestelmien, matkaviestinnän tukiasemien, tasavirta-ukkossuojauksessa,
mikroaaltouuni viestintätoimisto, televiestintä huone, kasvi-, siviili-ilmailu-, rahoitus-, arvopaperi-ja muut järjestelmät.
Sovellukset

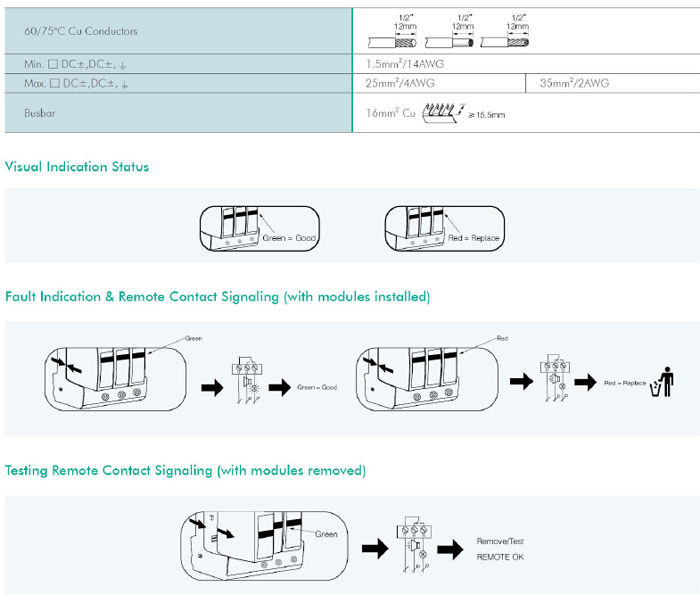

aurinko ylijännitesuoja | SUP2-PV | SUP4-PV | ||
PV DC -kohtainen (LEC 6614-1/EN 61643-11) | ||||
napa | 2 napainen | 3 napainen | ||
Sähköinen parametri | ||||
Klassinen testi | II | II | ||
Uoc max (V DC) | 500 | 900 | ||
Uc (V DC) | 500 | 1000 | ||
In(8/20)us (KA) | 20 | 20 | ||
Imax(8/20)us (KA) | 40 | 40 | ||
Ylös (KV) | 2.0 | 3.8 | ||
Kaukosäädin ja näyttö | ||||
Ilmoitusikkuna | ||||
Plug-in moduuli | ||||

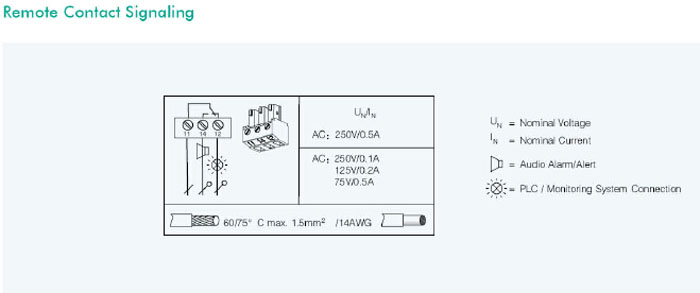

Kaukosäädinkosketin | ||||
Kaukosäädinkosketin | Max käyttöjännite | 250V AC/30V DC | 250V AC/30V DC | |
Max käyttövahvistin 1A (250V/AC) | 1A (250 V/AC) | 1A (250 V/AC) | ||
1A (30 V DC) | 1A (30 V DC) | 1A (30 V DC) | ||
Johdotus ja asennus | ||||
Johdotuskapasiteetti (mm2) | Kova lanka | 4-25 | 4-25 | |
Joustava lanka | 4-16 | 4-16 | ||
Kuorinnan pituus | 10 | 10 | ||
Terminaalin ruuvi | M5 | M5 | ||
Vääntömomentti (Nm) | Päävirtapiiri | 3.5 | 3.5 | |
Kaukosäädinkosketin | 0,25 | 0,25 | ||
Suojausluokka | Kaikki profiili | IP40 | IP40 | |
Liitäntäportti | IP20 | IP20 | ||
Asennusympäristö | Ei selvää iskua ja tärinää | |||
Korkeus (m) | ≤ 2000 | ≤ 2000 | ||
Työskentelylämpötila | -3,0--+70 | -3,0--+70 | ||
Suhteellinen kosteus | 30–90 % | 30–90 % | ||
Miten asentaa | Asenna H35-7.5/DIN35 stell-asennuskiskolla | |||

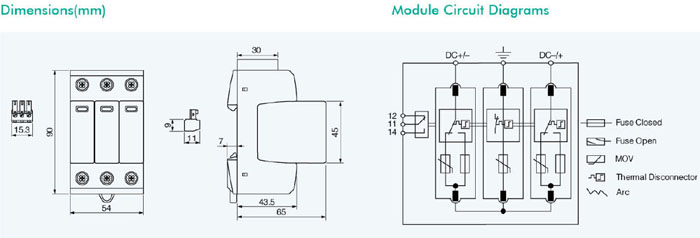

Koko (mm) (L*K*P) | W | 36 | 54 | |
H | 90 | 90 | ||
L | 67.6 | 67.6 | ||
Paino (kg) | 0,25 | 0,38 | ||
Tekniset tiedot
Nimellinen PV-järjestelmän jännite | 600V | 100V | 1200V |
MCOV (UCPV) | 700V DC | 1170V DC | 1200V DC |
Järjestelmän maksimipurkausvirta (8/20us) (Imax) | 40KA | 40KA | 30KA |
Volttisuojataso (UP) | ≤ 2,5 KV | ≤ 4.0KV | ≤ 4,5 KV |
Volttisuojaustaso 5KA:ssa (UP) | ≤ 2.0KV | ≤ 3,5 KV | ≤ 4.0KV |
Integroi sulakkeen katkaisukyky/keskeytysarvo | 30KA/1000V DC | 30KA/1000V DC | 30KA/1200V DC |
Tekniikka | Short Circuit Interruption (SCI) -ylivirtasuoja | ||
Käyttölämpötila | -40 - +80 | ||
Nimellinen purkausvirta | 12.5KA | ||
Vastausaika (ta) | <25ns | ||
Toimintatilan/vian ilmaisin | Vihreä (hyvä) / punainen (korvaa) | ||
Asennus | 35 mm DIN-kisko EN 60715 mukaan | ||
Suojausaste | IP20 | ||
kapasiteettia | 3 moduulia DIN 43880 | ||

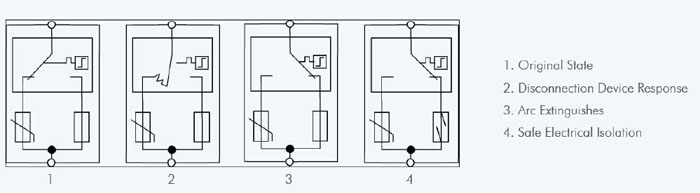

short circuit interrupting (SCI) tekniikka

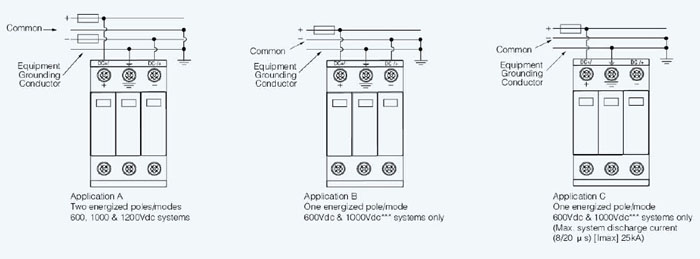

tyypillisiä sovelluskaavioita
Tuotteen asennus:
1. Ukonsammutin on kytketty sarjaan voimalinjojen kanssa, mikä on 35 mm vakiokiskoasennus.
2. Asennettaessa ukkossuojalaitteiden tulo- ja ulostuloliittimet liitetään "+","-" napaan
vastaava tasavirta; "PE"-symboli on kytketty maadoituslinjaan; johdotustapa on ruuvitiivis kiinteä tyyppi;
3. Kaikkien johtojen on oltava kiinteitä ja liitettävä sähköisesti. SPD-kaapeli: BVR≥6mm2, maadoitusjohto: BVR≥10mm2.
4. Salamankestävän maadoituksen tulee olla ukkossuojausmääräysten mukainen, maadoitusjohdon tulee olla
mahdollisimman paksu ja lyhyt, resistanssin tulee olla alle 10Ω. Ukonsammuttimen maadoitusjohto on kytketty
ukkossuojajärjestelmän maadoitusrivi, kun asennusjohdotus on valmis, tarkista johdotus oikein ja kunnolla,
kytke sitten virtalähde, SPD voidaan ottaa käyttöön.
