Pikatiedot
- Alkuperäpaikka: Zhejiang, Kiina (Manner)
- Tuotemerkki: SUNTREE
- Mallinumero: SM1-PV DC-katkaisija
- Tyyppi: Valettu kotelo
- Napojen lukumäärä: 4
- nimellisvirta In(A): 63A-400A DC-katkaisija
- Nimelliskäyttöjännite (VDC): 3P 750V 4P DC1000V
- nimellinen eristysjännite Ui(VDC): DC1000V DC-katkaisija
- nimellisiskujännite Uimp(kV): 8kV DC-katkaisija
- Lopullinen katkaisukapasiteetti Icu(kV): 25kV DC katkaisija
- matkan tyyppi: lämpömagneettinen
- ympäristön lämpötila (℃): -20 ℃ ~ 70 ℃
- korkeus: 2000M DC-katkaisijalle
- eristys: kiinteä, pistoke DC-katkaisija
- lisävarusteet: lisälaitteet, hälytys, shunttivapautus, käsikäyttöinen ja sähkökäyttö
SM1-PV tasavirtakatkaisija
- Luotettava suoja korkeissa ympäristön lämpötiloissa
- Ladattava: merkkijonosuojaus 125 asti, koko: 63A,80A,100A,125A; 250. koko: 160A, 200A, 220A, 250A; 400, koko: 320A, 400A
- Testattu: 25 kA:n lopullinen oikosulkukatkaisukyky Icu IEC60947-2:n mukaan, SM1-PV 3P DC750V 4P DC1000V erikoistunut Molded Case Circuit Breaker tasavirtakatkaisijaan
- Nopea: Uudelleensuljettava lyhyitä seisonta-aikoja varten
- Turvallinen: luotettavat erottimen ominaisuudet, kytkentä kuormitettuna
- Hyväksyntä: toimita pyynnöstä
Sovellus
SM1-PV tasavirtakatkaisija on suunniteltu tarjoamaan ylivirtasuojaa laitteissa tai sähkölaitteissa, joissa haarapiirisuoja on jo olemassa tai sitä ei vaadita. Laitteet on suunniteltu tasavirta- (DC) ohjauspiirisovelluksiin. SM1-PV 3P DC750V 4P DC1000V, joka on erikoistunut Molded Case Circuit Breaker -tasavirtakatkaisijaan, käytetään laajasti aurinkoenergiajärjestelmässä.
Tekniset tiedot
| Nimellisvirta In(A) | 125, koko: 63A, 80A, 100A, 125A; 250. koko: 160A, 200A, 220A, 250A; 400, koko: 320A, 400A |
| Ue Nimelliskäyttöjännite (VDC) | 3P 750VDC; 4P 1000VDC |
| Nimelliseristysjännite Ui (VDC) | DC 1000V |
| Nimellisiskujännite Uimp (kV) | 8kV SM1-PV 3P DC750V 4P DC1000V erikoistunut Molded Case Circuit Breaker tasavirtakatkaisijaan |
| Lopullinen katkaisukapasiteetti Icu (kV) | 25kV |
| Matkan tyyppi | Lämpömagneettinen |
| Ympäristön lämpötila (℃) | -20 ℃ ~ 70 ℃ |
| Korkeus | 2000M SM1-PV 3P DC750V 4P DC1000V erikoistunut Molded Case Circuit Breaker tasavirtakatkaisijaan |
| Asennus | Kiinteä; kytkeä |
| Lisätarvikkeet | Apu, hälytys, shunttivapautus, käsikäyttöinen ja sähkökäyttöinen. |

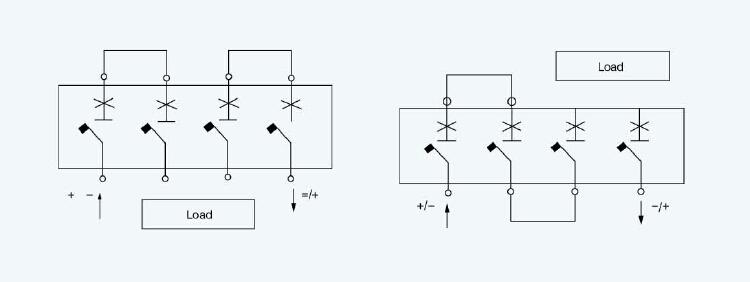

Kytkentäkaavio
■ Suojaus- ja eristysjohdot
■ Kuorman tulee olla ≤ DC1000V
Harkittu liitäntä verkkoon, jossa syöttölähteen keskipiste on maadoitettu Tässä tapauksessa katkaisija suojaa ja eristää kuormaa

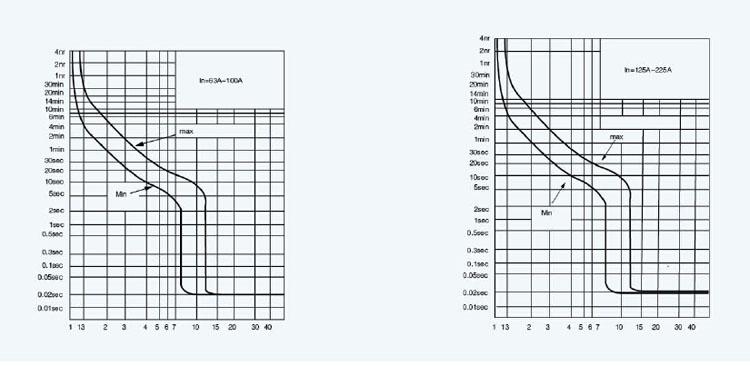

Käyräkaavio

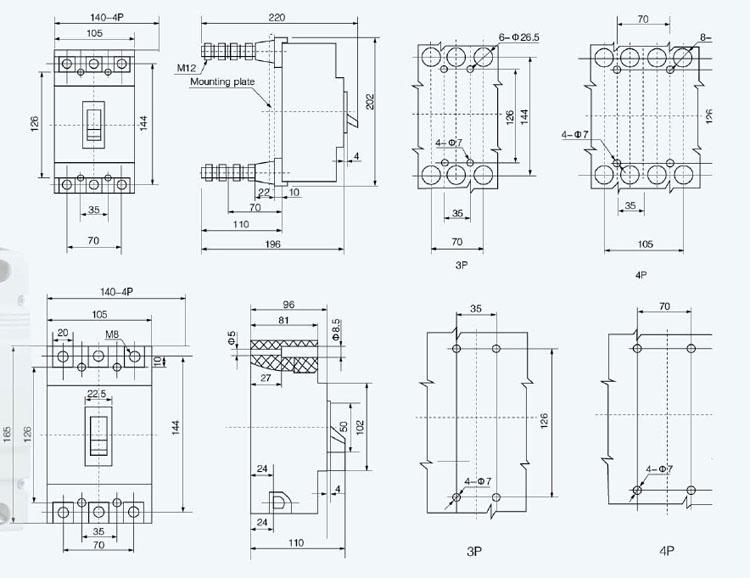

Asennusmitat
