Pikatiedot
- Alkuperäpaikka: Kiina
- Tuotemerkki: SUNTREE/OEM/ODM
- Mallinumero: ATS
- Lähtöteho: 10-3kw
- Lähtötyyppi: Kolminkertainen, 3-napainen 4-napainen
- Tulojännite: 380V
- Lähtöjännite: 380V
- Lähtötaajuus: 50Hz
- Lähtövirta: muu
- Tyyppi: Kaksitehoinen automaattinen siirtokytkin
- Malli: ATS
- Kytkentävirta: 63A~3200A
- Asennustyyppi: Integroitu tyyppi/Jaettu tyyppi
- Kytkimen tyyppi: ATS
- Ohjaimen toiminnot: Valinnainen

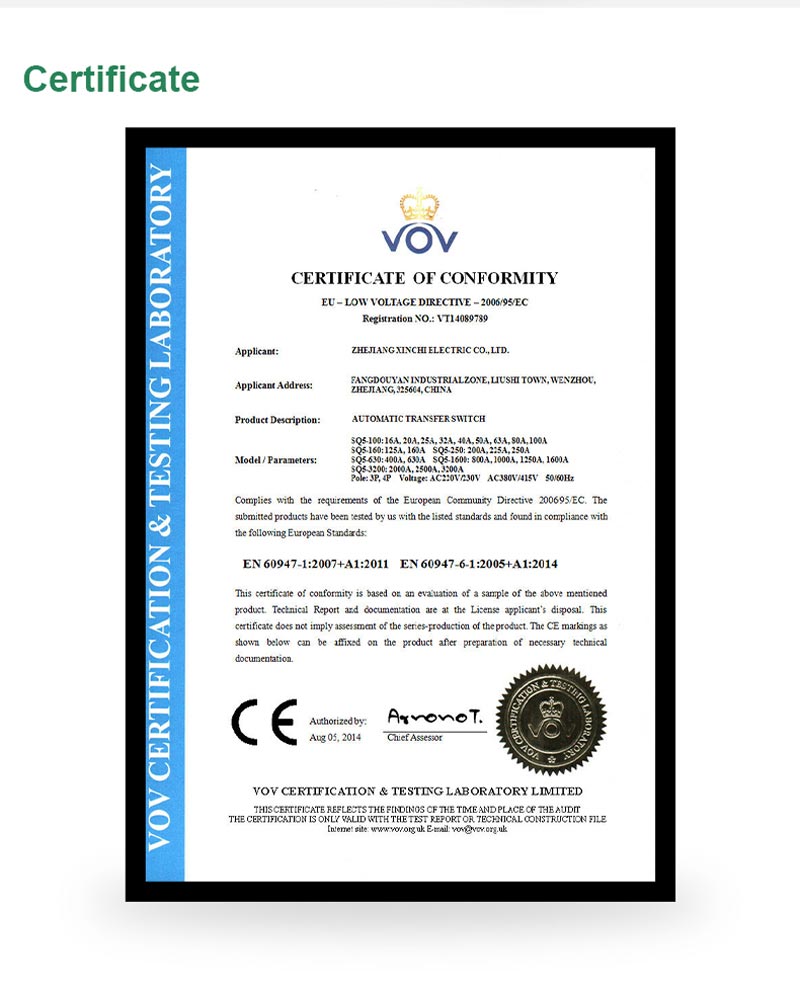

- Sertifikaatti: CE/ISO9001
- Laatutakuu: 18 kuukautta
- Verkkosivusto: www.chinasuntree.com

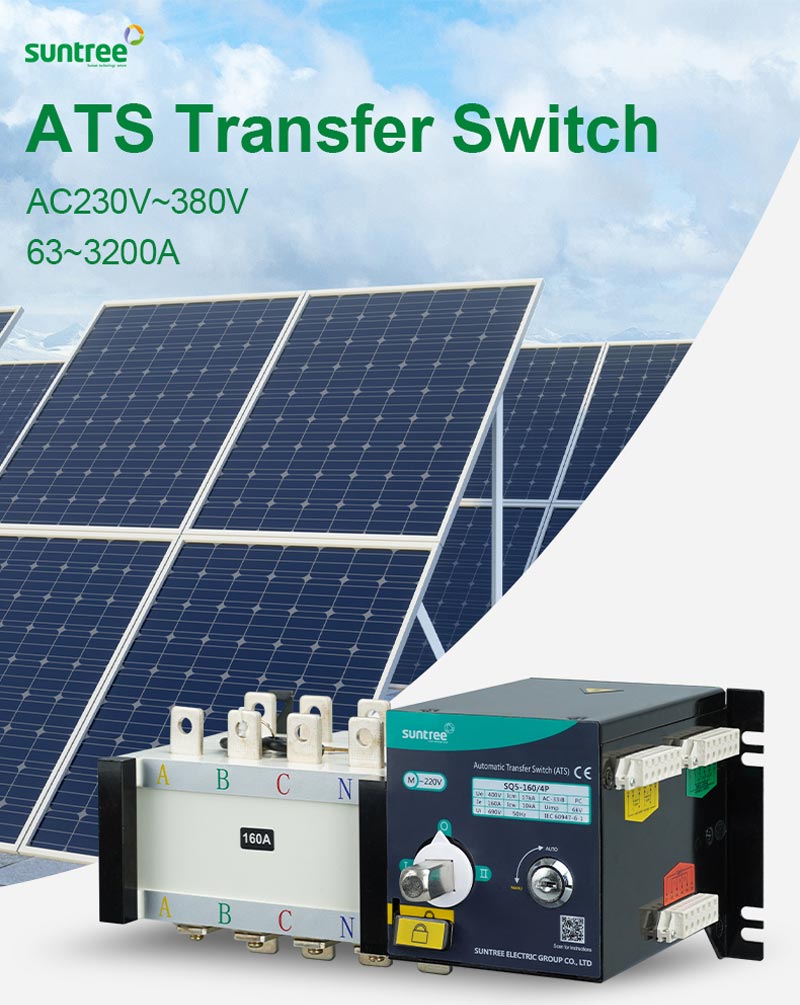

SQ5 ATS generaattorin ohjaus automaattinen siirtokytkin ATS 630A
Sovellus
SQ5 Dual Power Automatic Transfer Switch -sarja on eräänlainen uusi automaattinen siirtokytkin, johon on koottu kytkin ja logiikkaohjain, jonka avulla mekaanikko ja sähkö muuttuvat kiinteäksi kokonaisuudeksi. Se soveltuu käytettäväksi jakelulaitteissa teollisuudessa ja liiketoiminnassa nimelliseristysjännitteellä enintään 690 V, nimellistaajuus 50 Hz/60 Hz, nimellisjännite 380 V, perinteinen lämmitysvirta enintään 3 200 A, syöttää automaattisesti normaalin tehon ja varatehon kytkimeen. järjestelmä tai kytkin automaattisesti ja kahden kuormalaitteen turvaeristys jne. Sitä voidaan käyttää sairaalassa, kaupassa, pankissa, korkeassa rakennuksessa, hiilikaivoksessa, tietoliikenteessä, rautakaivoksessa, supervaltatiellä, lentokentällä, teollisessa virtaavassa vesilinjassa ja sotilasasennuksissa jne. tilanne, jossa virransyötön katkeaminen ei sallita.
Kytkimellä voidaan saavuttaa täysautomaattinen, pakollinen "0", kaukosäädin, kiireellinen manuaalinen käyttö; kun taas niistä puuttuu vaihetarkistus ja suojaus, ali-/ylijännitteen tarkastus ja suojaus, taajuuden tarkastus ja suojaus ja viivesäätö, sähkömekanismin lukitus jne. toiminto.
Tuotteen ominaisuudet
Hyvä turvallisuus

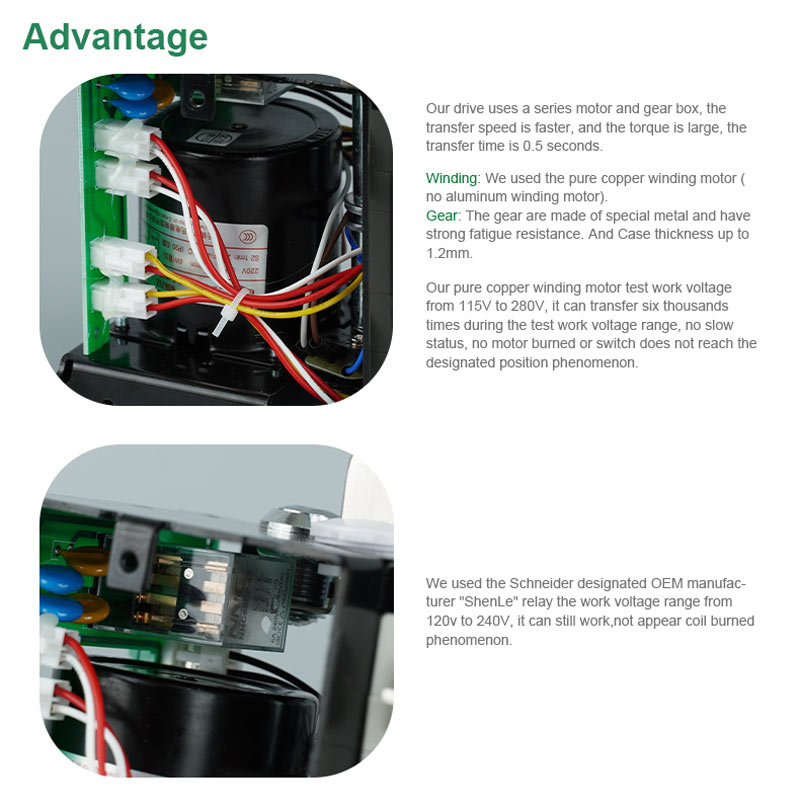

Kaksirivisellä komposiittikoskettimella, tasaisesti vetävällä avaus- ja sulkeutumismekanismilla, mikromoottorienergialla esivarastettu tekniikka
sekä mikroelektroninen ohjaustekniikka, se ei periaatteessa voi toteuttaa ylilyöntiä (ei kaarikourua)
Ota käyttöön luotettava mekaaninen ja sähköinen lukitus
Nollan ylitystekniikan ansiosta se voi nollata pakollisesti hätätilanteessa (katkaise kaksinkertaisen piirin teho synkronisesti)
On/off-asennon ja riippulukitustoiminnon näkyvällä osoituksella se voi saada tilaa virtalähteen ja kuorman väliin.

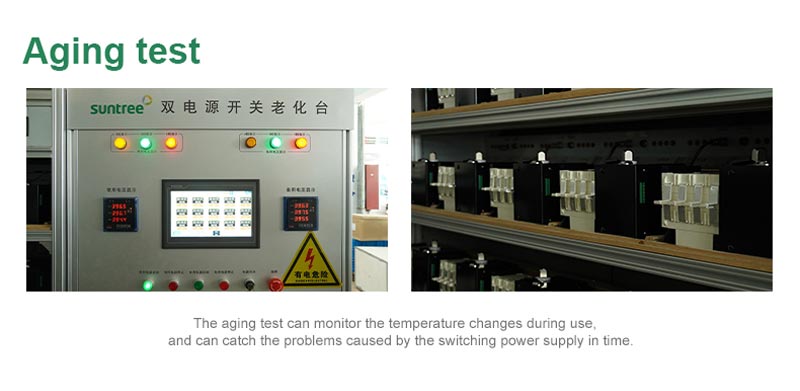

Korkea luotettavuus, käyttöikä jopa 8000 kertaa.
Sähkömekaanisella integraatiolla suunniteltu kytkin siirtyy tarkasti, joustavasti ja sujuvasti.
Erinomainen sähkömagnetismin yhteensopivuus, vahva kyky vastustaa häiriöitä, ei häiriöitä ulkopuolisille Korkea automaatio

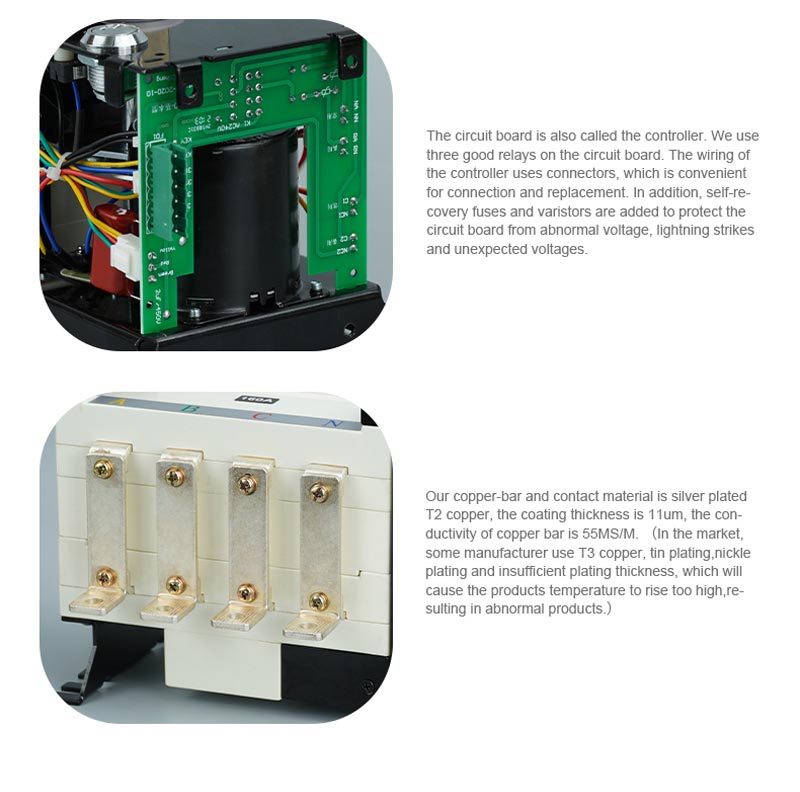

Kytkimessä on monipiirinen tulo/lähtöliitäntä, joka voi toteuttaa PLC-kauko-ohjauksen sekä järjestelmän automatisoinnin.
Kytkin ei tarvitse ulkoisia ohjauselementtejä.

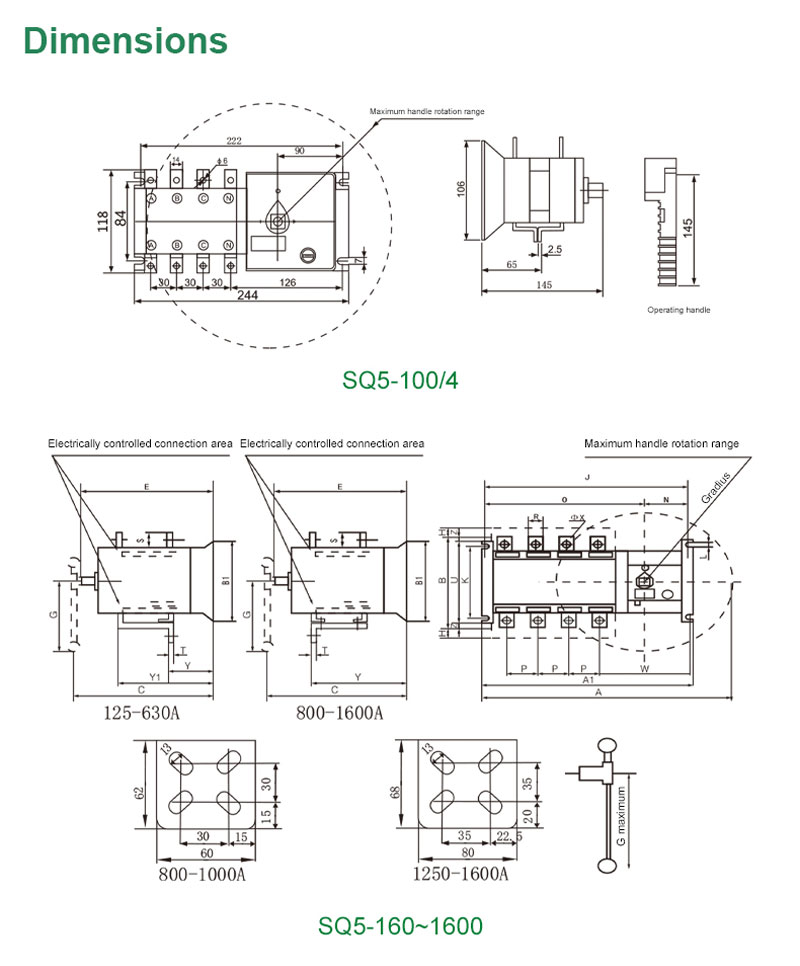

Tärkeimmät tekniset parametrit
|
1,SQ5 ATS 100 ~ 1600A sarjan automaattinen vaihtokytkin sähköiset ominaisuudet ja mekaaniset ominaisuudet |
|||||||||
|
Perinteinen lämpövirta lth A |
100A |
160A |
|||||||
|
Nimellisvirta ln(A) |
20A |
40A |
63A |
80A |
100A |
125A |
160A |
||
|
Nimellisimpulssinkestojännite Ui(A) |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
||
|
Dielektrinen lujuus (V) |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
||
|
Nimellisylijännitesuojajännite Uimp kV (asennettu luokka IV) |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
||
|
Nimelliskäyttövirta le(A) |
380A |
AC-31 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
|
AC-33 |
20 |
32 |
40 |
63 |
80 |
125 |
160 |
||
|
AC-35 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
||
|
220A |
DC-31 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
|
|
DC-33 |
20 |
32 |
40 |
63 |
80 |
100 |
125 |
||
|
DC-35 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
||
|
Moottorin teho P(380V)kW |
10 |
20 |
25 |
30 |
32 |
60 |
80 |
||
|
Nimellislyhytkestovirta (kA Rms)0,1S/1S |
9/5 |
9/5 |
9/5 |
9/5 |
9/5 |
20/10 |
20/10 |
||
|
Nimellinen katkaisukyky (A Rms) AC33 380 V |
160 |
320 |
500 |
640 |
800 |
1000 |
1000 |
||
|
Nimellinen valmistuskyky (A Rms) AC33 380 V |
200 |
400 |
630 |
800 |
1000 |
1250 |
1250 |
||
|
Nimellinen lyhytvirran valmistuskyky lcm (kA huippuarvo) |
8 |
8 |
10 |
10 |
10 |
12 |
12 |
||
|
Mekaaninen kestävyys (syklisten toimintojen lukumäärä) |
8000 |
8000 |
8000 |
8000 |
8000 |
5000 |
5000 |
||
|
Sähköinen kestävyys |
COSφ = 0,65 AC33 |
1500 |
1500 |
1500 |
1500 |
1500 |
1000 |
1000 |
|
|
Vaihtokerta |
I-0-II tai II-0-I (s) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
1.0 |
1.0 |
|
|
Sähköohjauksen tehonkulutus |
24 V (DC) (w) |
50 |
50 |
50 |
50 |
50 |
75 |
75 |
|
|
220V(AC)(w) |
50 |
50 |
50 |
50 |
50 |
75 |
75 |
||
|
Toimintahetki (Nm) |
15 |
15 |
15 |
15 |
15 |
22 |
22 |
||
|
Paino (kg) |
3 napaa |
|
|
|
|
|
8.2 |
8.2 |
|
|
4 napaa |
4.2 |
4.3 |
4.4 |
4.5 |
4.5 |
8.7 |
8.7 |
||
Kytkimessä on 3 napaa tai 4 napaa (3 napaa + nollanapa päällä tai pois päältä).

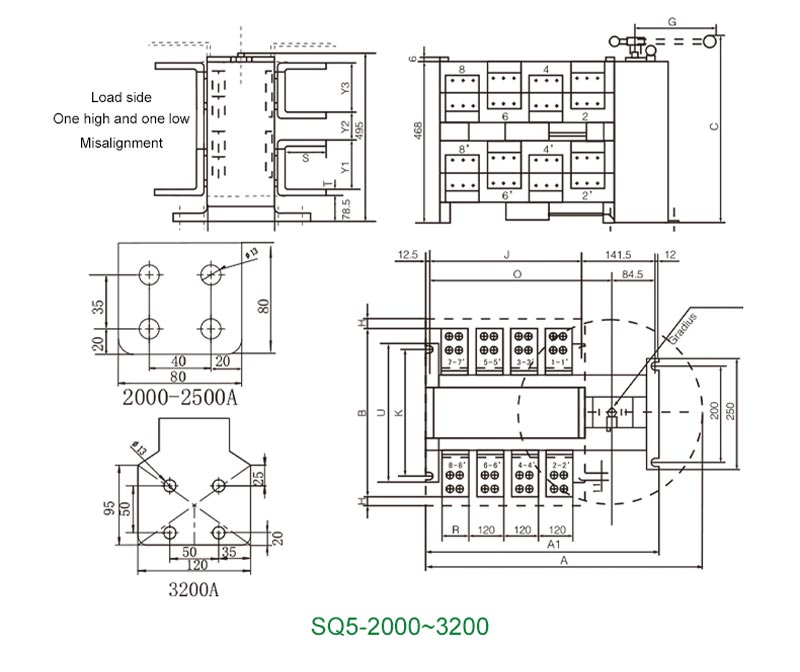

27 nykyistä arvosanaa voidaan jakaa
16a 2500A,3200A.
Perustyyppi: Ylläpitovirta, itsevalettu, itsenollaus.
Älykäs tyyppi: Neljä erilaista työskentelymallia valintaan
1. Itsekytkentä ja palautus: sopii kaupungin sähkö-kaupunkisähkökäyttöön, kaksipiirin teho, kolmivaiheinen puute, yli- ja matalajännitetutkimus.
2. Itsestään kytkin, ei itse palautuva: soveltuu kaupungin sähkö-kaupungin sähkö., kaksipiirin teho, kolmivaiheinen puute, yli- ja matala jännite tutkimus.
3. Kaupungin sähkögeneraattori: soveltuu kaupungin sähkö-kerosiinimoottoriin, itsekytkin ja itse palautuva kaksipiirinen teho, kolmivaiheinen puute, ylijännite
tutkimus.
4. Instrumentin näyttö: vain esitystä varten.
Perustyypin kytkimen ohjausominaisuus
1.Sopii kahdessa päävirtapiirissä ja sähkövirran valmistuksessa, itsekytkimessä ja itsepalautuksessa;
2.Ulkoinen liitäntä jatkaa toimintojen laajentamista.
Soveltuu kahteen päävirta- ja sähkövirtapiiriin
Älykäs kytkimen ohjausominaisuus;
1, Itsekytkin ja palautus
kun päävirtalähde kun päävirtalähdepiirin silmukka hajoaa (puuttuva vaihe, ylijännite)kytkin (mahdollista asettaa 0-999S) jälkeen
muunnosaikaviive T1 automaattiseen vaihtoon varavirtalähdepiirin silmukkaan.
Kun päävirransyöttösilmukka palautuu normaaliksi, kytke paluuaikaviive T2 (voi asettaa 0-999S) automaattisesti takaisin päävirtasilmukalle
2. Itsekytkin ei palautusta
Soveltuu kahden piirin kaupungin sähkön keskinäiseen varajärjestelmään
Kun reititän virtapiirin vikaan (puuttuva vaihe, ylijännite); Kytkin (voi asettaa 0 ~ 999S) muunnosaikaviiveen T1 jälkeen siirtyy automaattisesti II Road -virtapiiriin; Kun I reititin virtapiiri palautuu ja muuttuu normaaliksi, kytkin tekee ei palauta I Road, vain silloin reitin II sähkökatkoksen yhteydessä kytkin palauttaa aikaviiveen T2 (voi asettaa 0~999S) palauttaakseen automaattisesti I Road -virtapiirin.
3. Kaupungin sähkögeneraattori
Soveltuu syöttämään virtaa ensisijaisesti kaupungin sähköön, varavirtalähdejärjestelmän teho.Kun kaupungin sähkö katkeaa, kytkimen ohjain lähettää ensin leikkaa käynnistyskerosiinimoottorin signaalin,kytkin (esim. Lämpimän koneen aika säädettävissä 0~, 999S )siirtää automaattisesti muunnosaikaviiveen T1 jälkeen kerosiinimoottorin virransyöttöreitille.I Kun kaupungin sähkö palautuu normaaliksi, kytkin palaa viiveen T2 (voi asettaa 0~999S) jälkeen, vaihto palaa automaattisesti kaupungin sähkönsyöttöön, sen jälkeen kylmän koneen aikaviive T3(voi asettaa0 ~ 999S) uudelleen, ohjain lähettää sammutuskerosiinimoottorin signaalin. Kaupunkisähkössä, kerosiinimoottorissa on kolmivaiheinen puute, kolmivaiheinen matala- ja ylijännitetarkastustoiminto jne.
